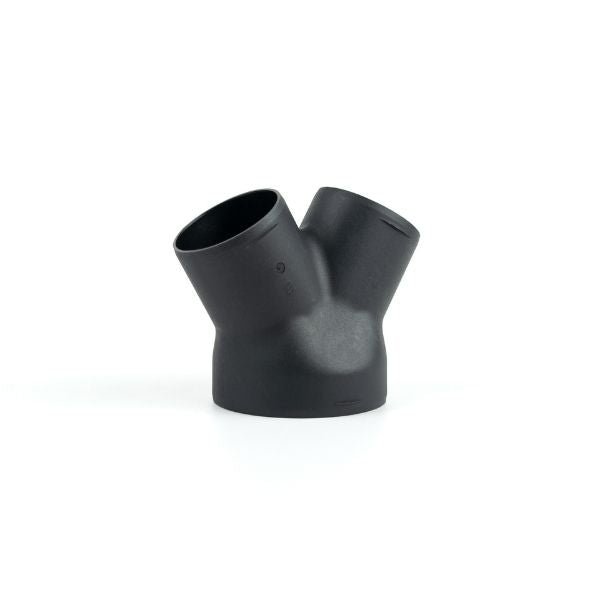

Y-adapter Ø 90 x 60 x 60 mm

REF : DE041

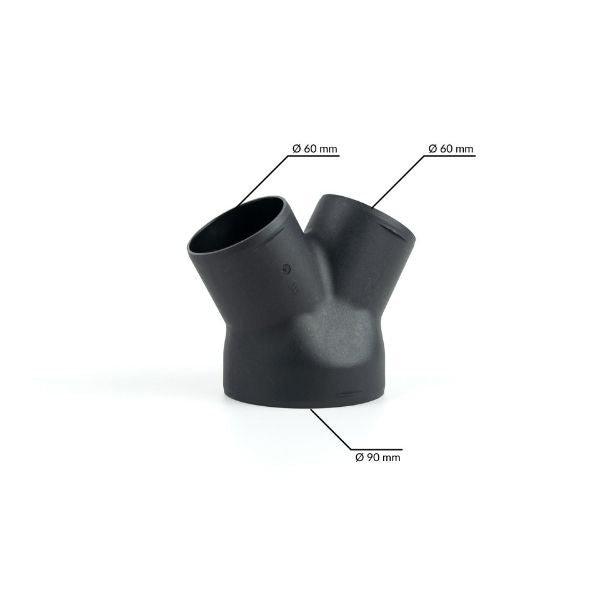

Y-vormige adapter met een hoek van 120°C voor verwarmingsbuis Ø 90 mm (DE015) en verwarmingsbuis Ø 60 mm (DE013).

Geschikt voor de volgende kachels:

• Autoterm Air 4D

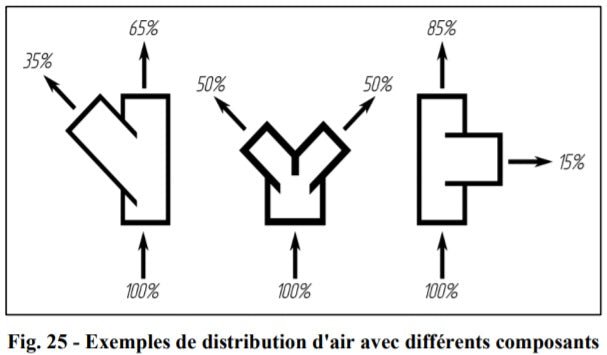

Informatie : Er kunnen T- of Y-adapters aan het luchtkanaal van de kachel worden toegevoegd om de warme lucht te verdelen (Fig. 26). De adapters verminderen de totale doorstroming van warme lucht (Fig. 25). Om er zeker van te zijn dat de door u gekozen optie voor de installatie van de luchtkanalen acceptabel is en niet zal leiden tot een aanzienlijke vermindering van de warme luchtstroom of oververhitting van het verwarmingsapparaat, moet u de luchtverdeling met de verschillende componenten in overweging nemen.

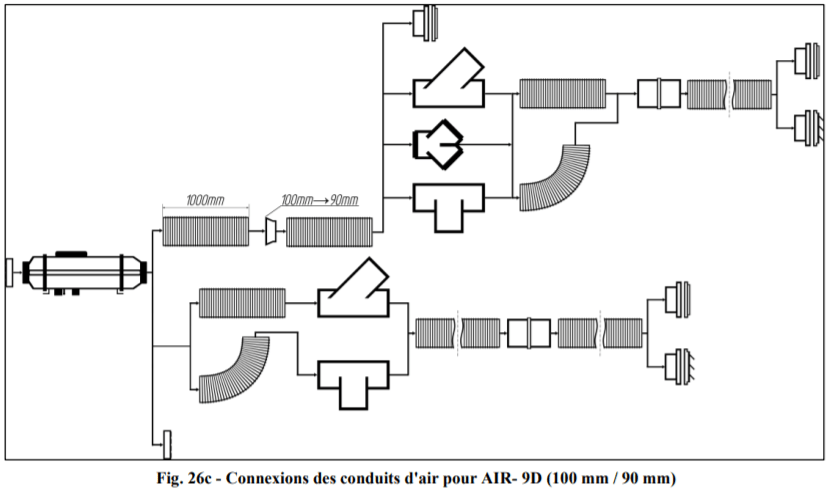

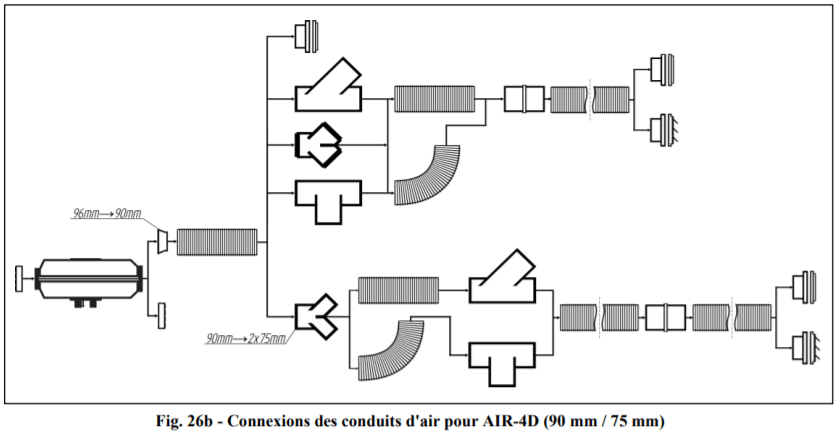

Het luchtkanalensysteem moet altijd beginnen met de aangegeven diameter voor het type kachel (2D: 60 mm, 4D: 90 mm, 9D: 100 mm), waarna deze diameter kan worden verkleind met behulp van verschillende adapters (zie Fig. 6b/c). Het gebruik van kleinere diameters dan die aangegeven voor het begin van het systeem, bij de warme luchtuitlaat van het apparaat, leidt tot oververhitting van het verwarmingsapparaat. De eerste meter van het luchtkanaal moet zo recht mogelijk zijn en de diameter van de kachel hebben.

Het luchtkanalensysteem moet zo eenvoudig mogelijk zijn. Gecompliceerde systemen leiden tot warmteverlies.

Bij gebruik van dubbele luchtkanalen moet één kanaal altijd eindigen in een niet afsluitbare luchtuitlaat.

Lees de instructies in de installatiehandleiding, p. 28 luchtkanaal.

Y 90 x 60 x 60 mm
