Y-adapter Ø 75 mm – Optimale Luchtverdeling voor Autoterm Verwarmingen

REF : P9120

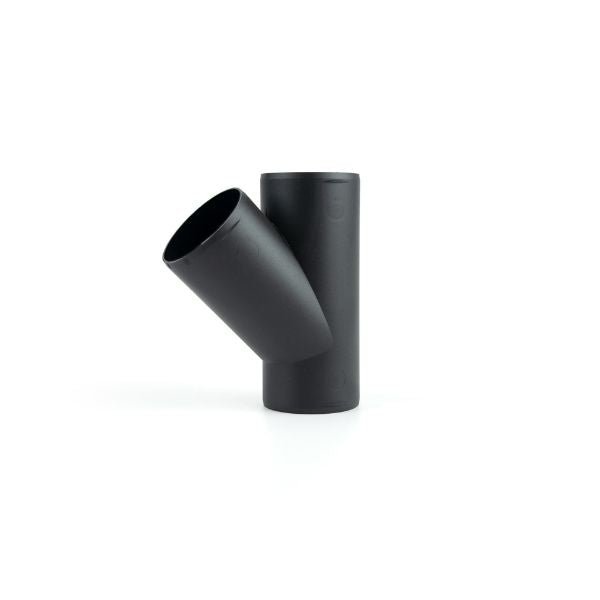

Optimaliseer de luchtverdeling met deze Y-adapter Ø 75 mm onder een hoek van 45°. Compatibel met Autoterm Air 4D, 8D en 9D verwarmingen, maakt het een efficiënte splitsing van de luchtstroom mogelijk voor een gelijkmatige verwarming. Ideaal voor autonome ventilatie- en verwarmingssystemen.

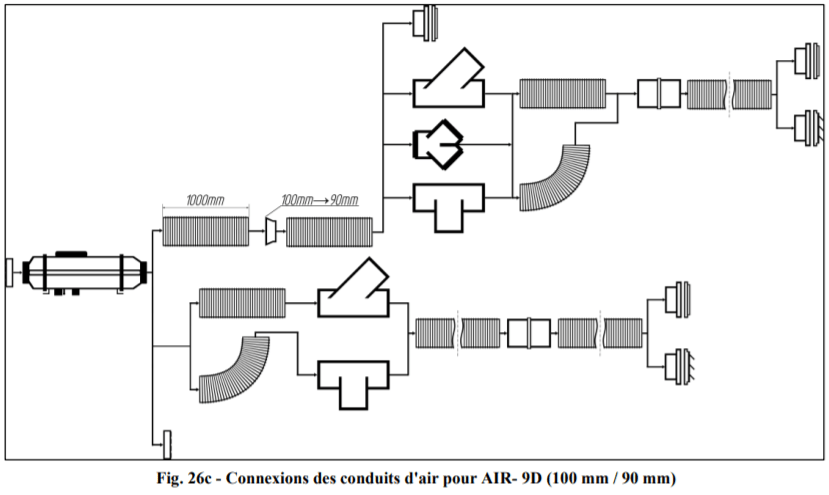

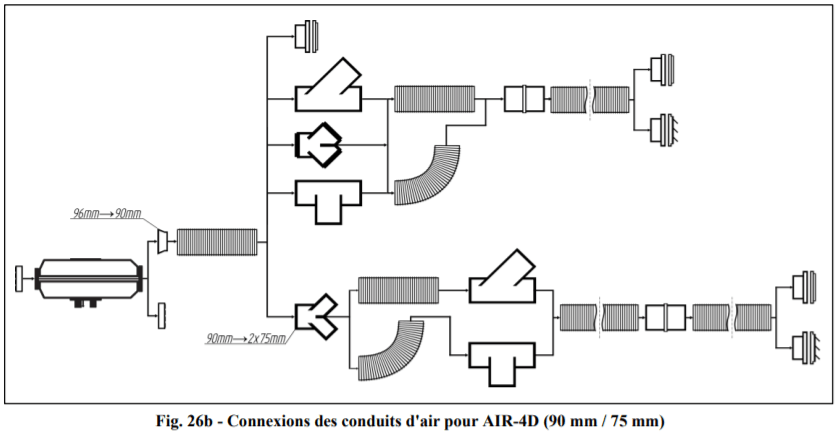

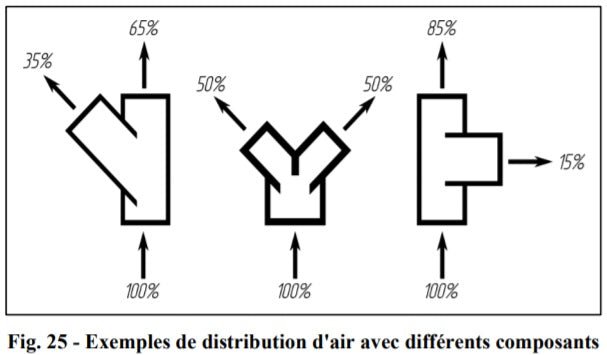

Informatie : Er kunnen T- of Y-adapters aan het luchtkanaal van de verwarming worden toegevoegd om de warme lucht te verdelen (Fig. 26). De adapters verminderen de totale doorstroming van warme lucht (Fig. 25). Om er zeker van te zijn dat de door u gekozen optie voor de installatie van de luchtkanalen acceptabel is en niet zal leiden tot een aanzienlijke vermindering van de warme luchtstroom of oververhitting van het verwarmingsapparaat, moet u de luchtverdeling met de verschillende componenten in overweging nemen.

Het luchtkanalsysteem moet altijd beginnen met de aangegeven diameter voor het type verwarming (2D: 60 mm, 4D: 90 mm, 9D: 100 mm), waarna deze diameter kan worden verkleind met behulp van verschillende adapters (zie Fig. 6b/c). Het gebruik van kleinere diameters dan die aangegeven voor het begin van het systeem, bij de warme luchtuitlaat van het apparaat, leidt tot oververhitting van het verwarmingsapparaat. De eerste meter van het luchtkanaal moet zo recht mogelijk zijn en de diameter van de verwarming hebben.

Het luchtkanalsysteem moet zo eenvoudig mogelijk zijn. Gecompliceerde systemen leiden tot warmteverlies.

Wanneer u dubbele luchtkanalen gebruikt, moet één kanaal altijd eindigen met een niet afsluitbare luchtuitlaat.
