KOMPLETTES ELEKTRIK-KIT FÜR AUSGEBAUTEN VAN (Mit Schema)
Rüsten Sie Ihren ausgebauten Van ganz einfach mit einem zuverlässigen und leistungsstarken 12V-Elektriksystem dank dieses kompletten Kits aus. Entwickelt, um die Installation zu vereinfachen und eine optimale Autonomie zu gewährleisten, vereint es alle wesentlichen Komponenten zur Energieverwaltung an Bord. Geliefert mit detaillierten Anweisungen und einem klaren Schema ermöglicht es eine sichere und zugängliche Montage, auch ohne Elektrik-Experten zu sein.
⚠️ Wichtiger Hinweis : Die Querschnitte der Drähte und Kabel hängen von Ihrer Installation ab.
- Um ein komplettes, montagefertiges Paket zu erhalten (einschließlich elektrischer Komponenten + Sicherungen + Kabelschuhe und Verkabelung), zögern Sie nicht, unser Team zu kontaktieren, um ein Paket mit speziell auf Ihre Installation abgestimmten Drähten und Kabeln zu erhalten.
Kit-Beschreibung
Komplettes 12V-Elektrik-Kit für ausgebauten Van

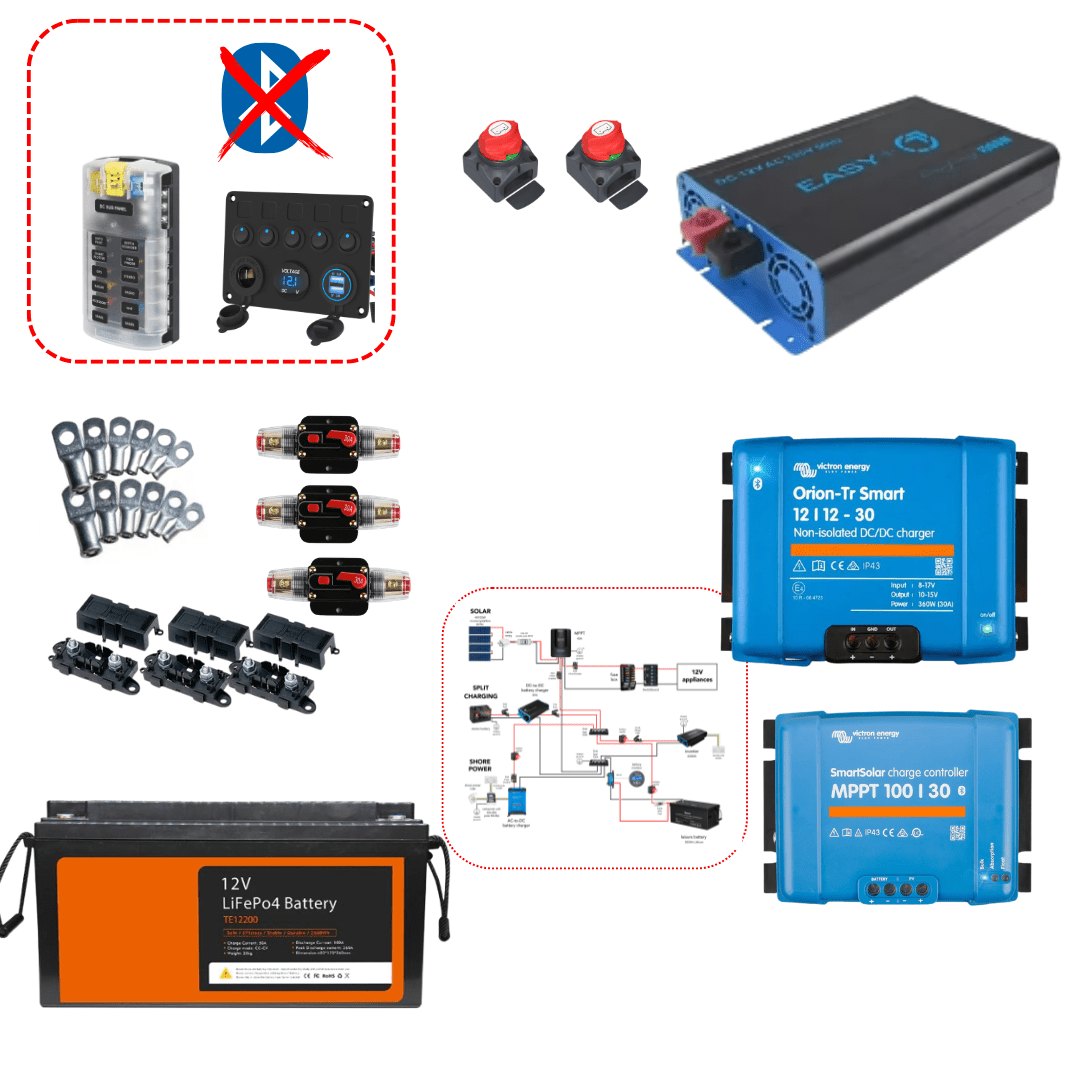

Dieses Kit beinhaltet:
-
1 x Lithium LiFePo4 Batterie
-
1 x 220V Batterieladegerät Victron BlueSmart Charger 15A – 1 Ausgang
-
1 x DC/DC Ladegerät-Relais Victron Orion-TR Smart 12-12 / 18A
-
1 x MPPT Solarregler Victron Smart Solar 100/30
-

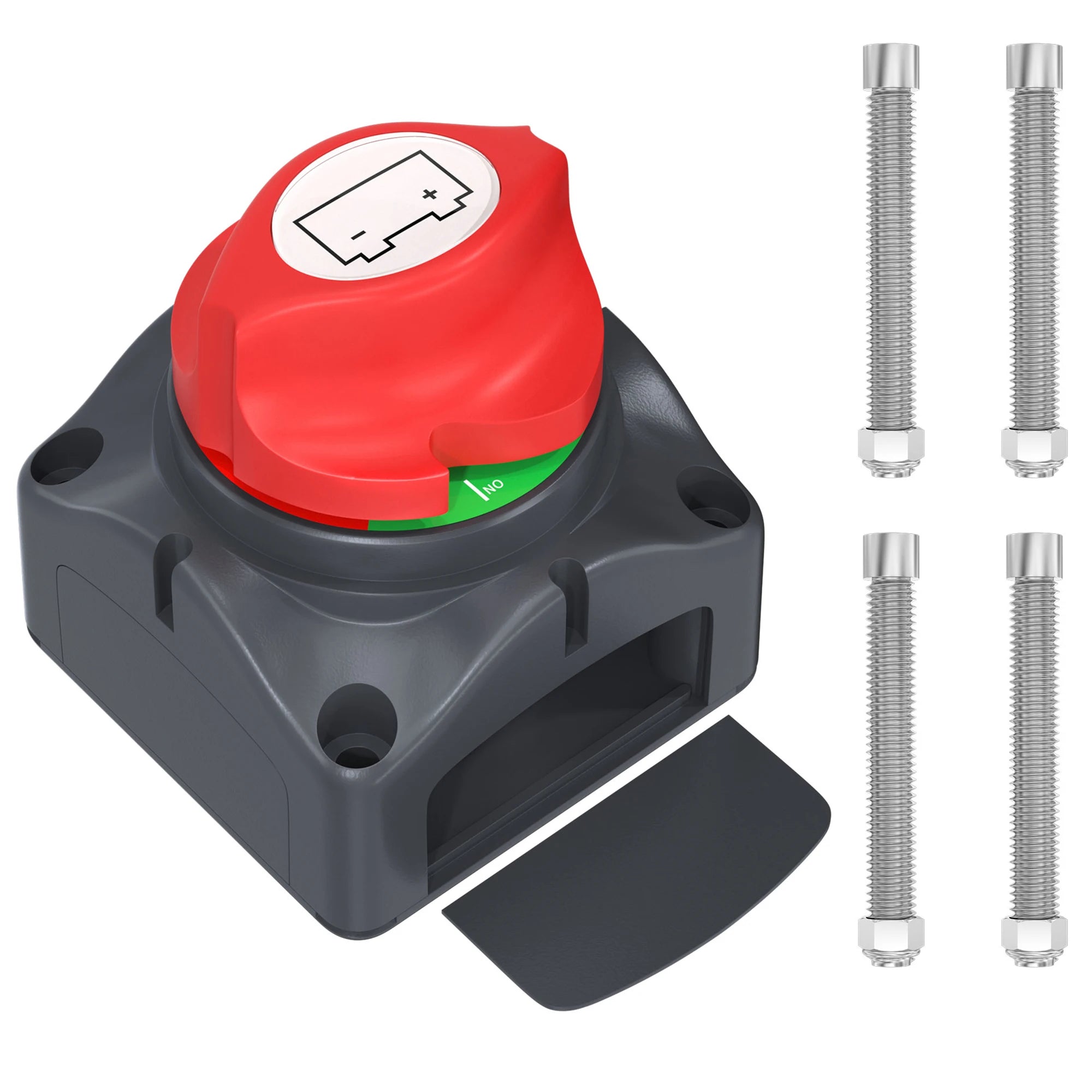

2 x Batterie-Trennschalter für 12V
-

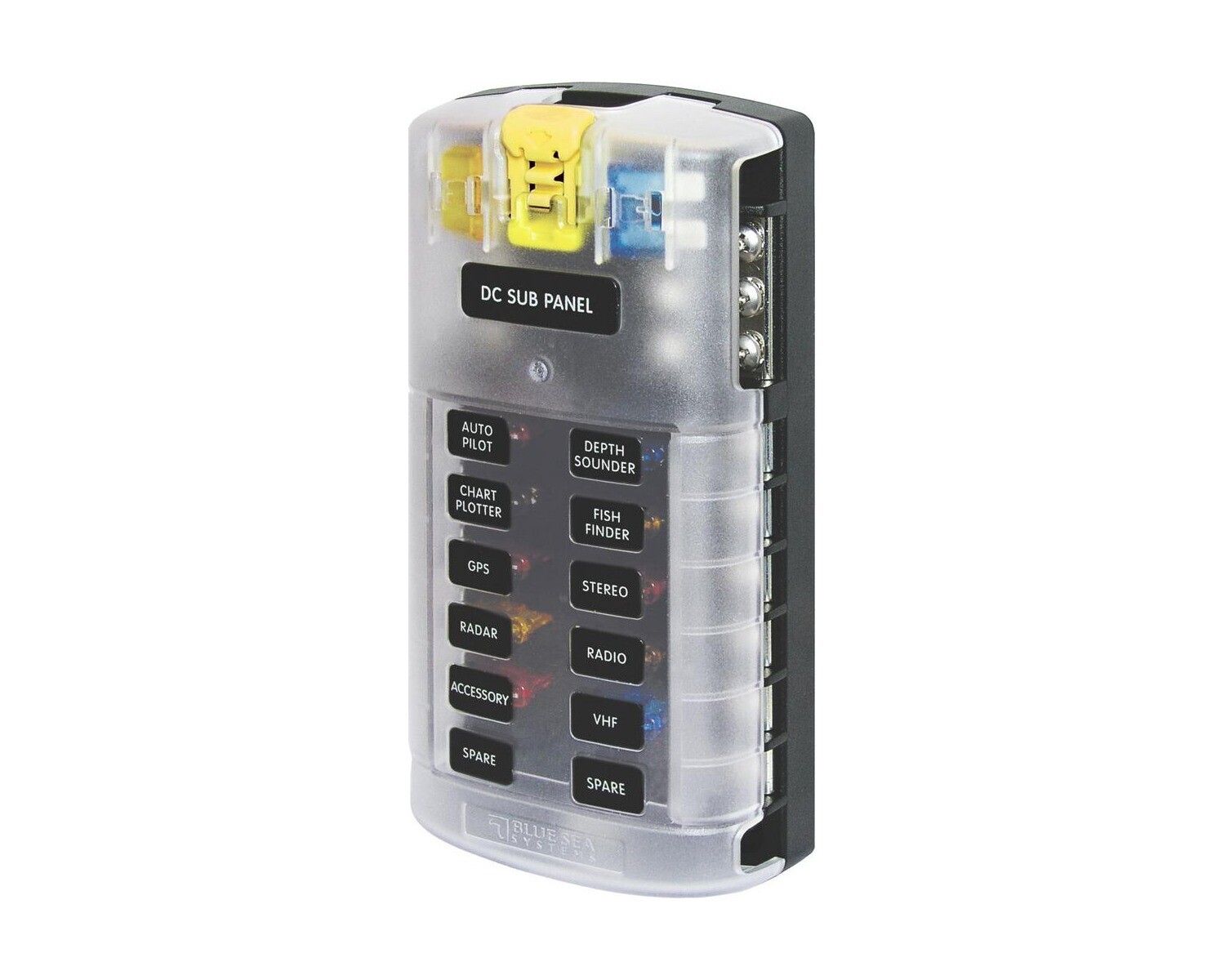

1 x 12V DC Verteilergehäuse – 12 Wege
-

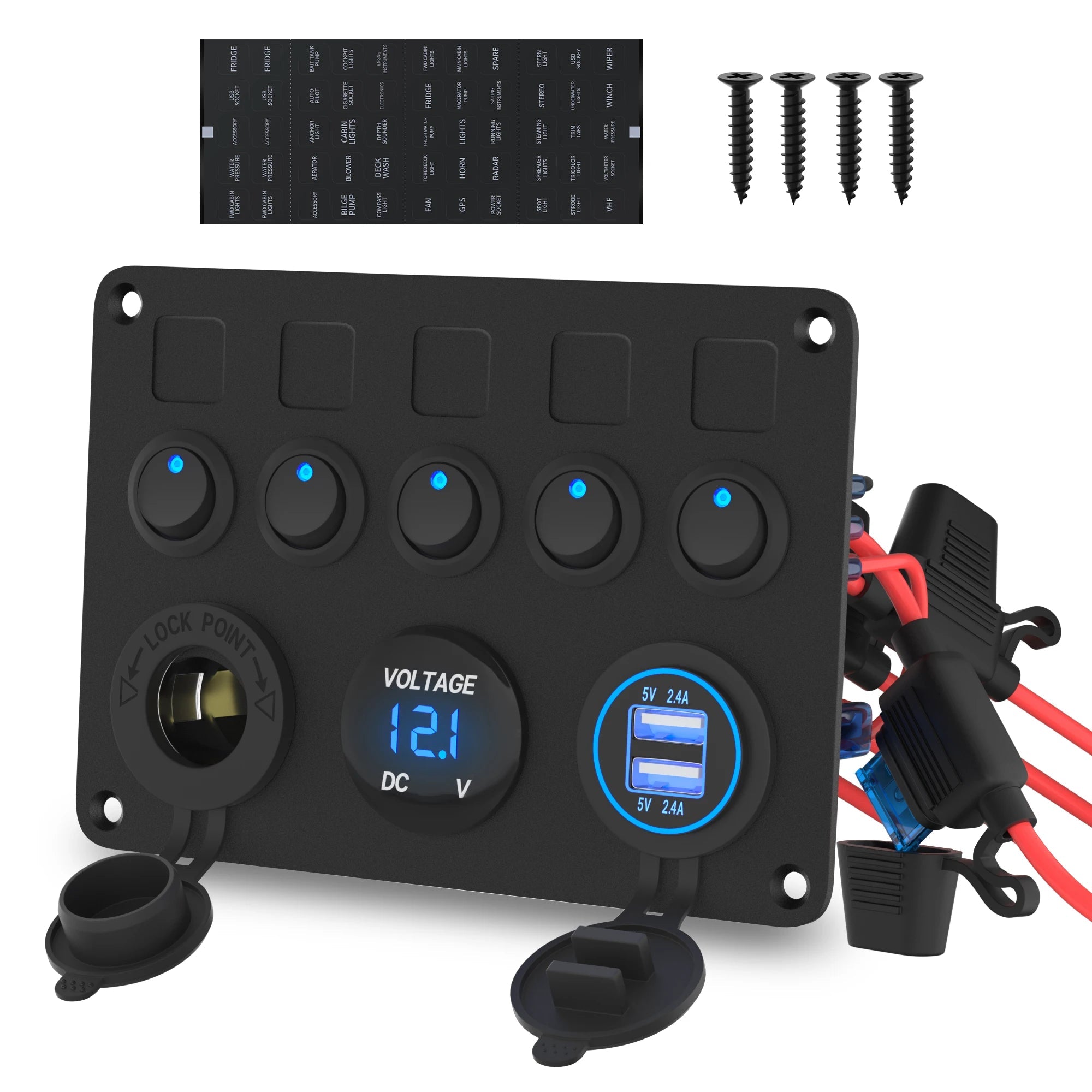

1 x Schalterpanel mit Batteriestatusanzeige und integrierten USB-Anschlüssen

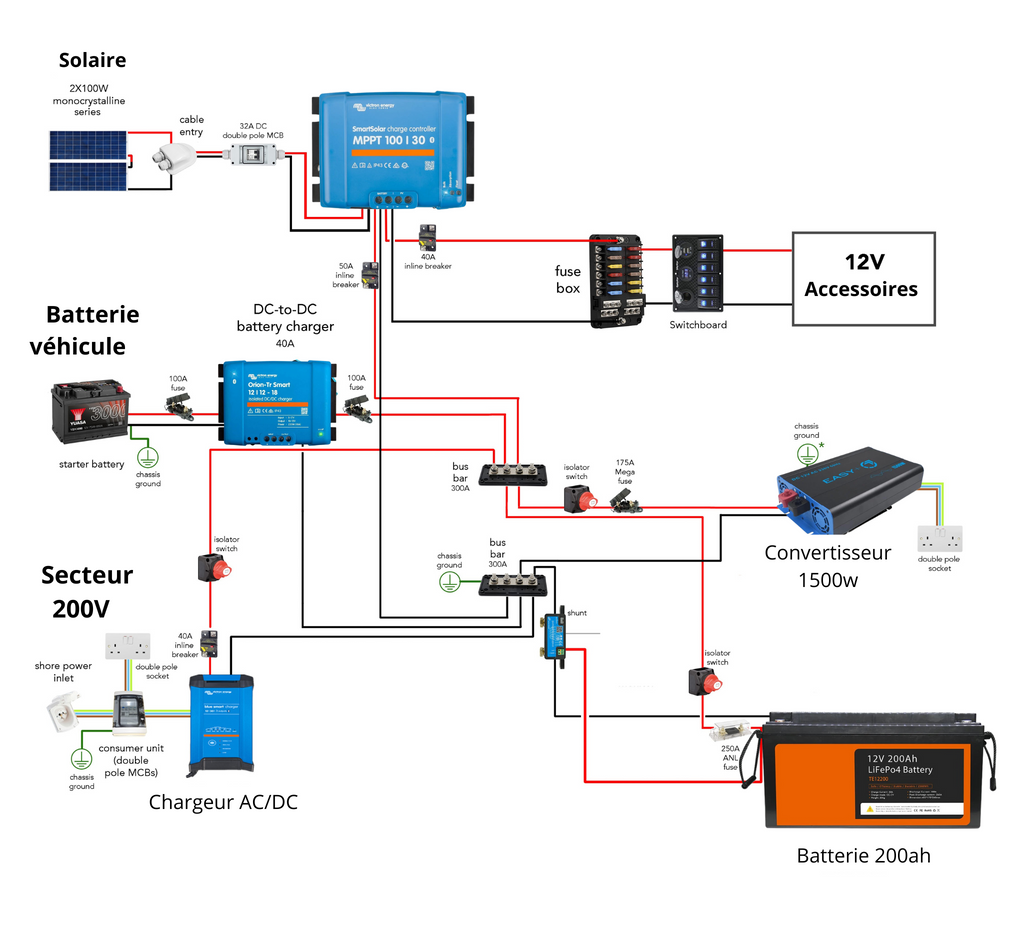

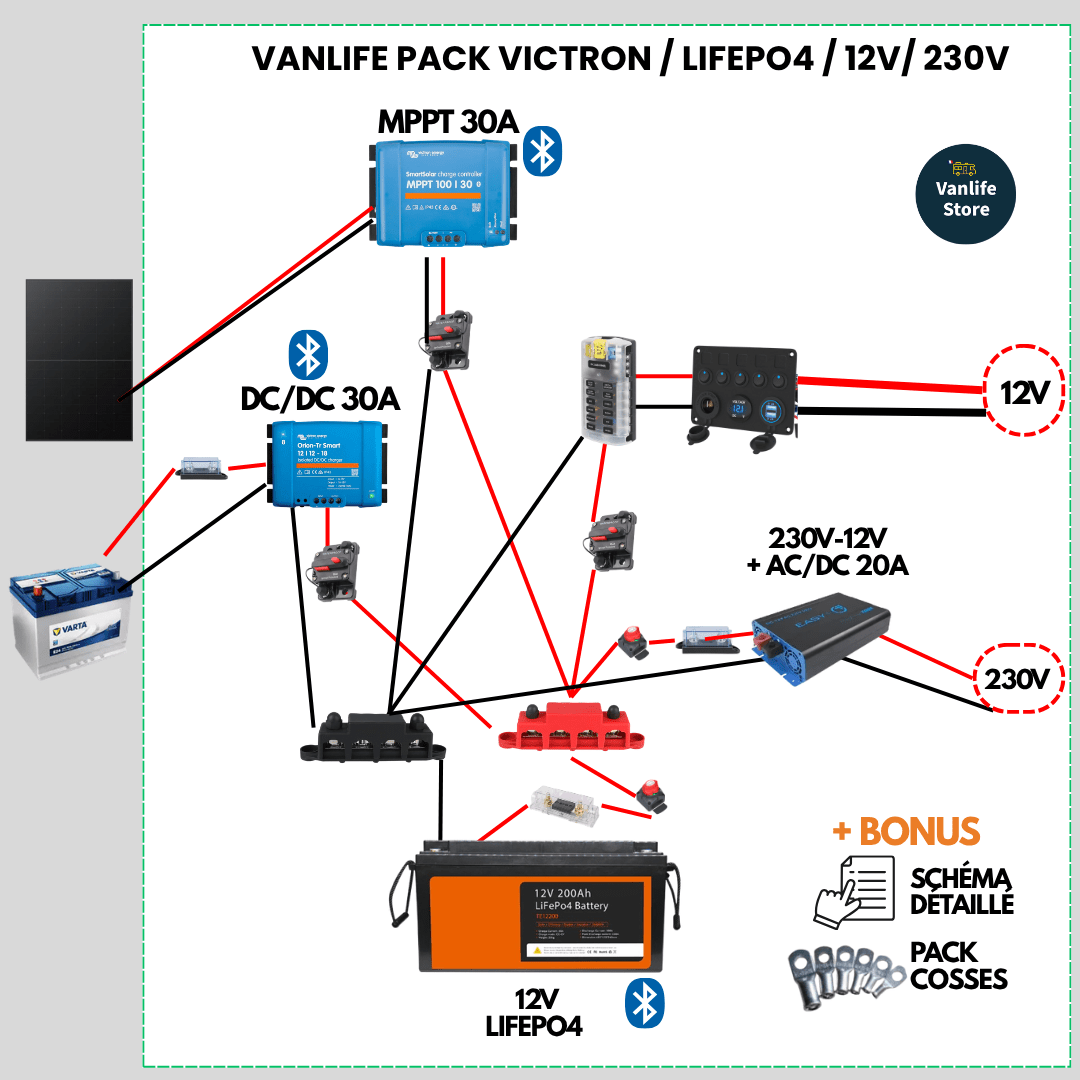

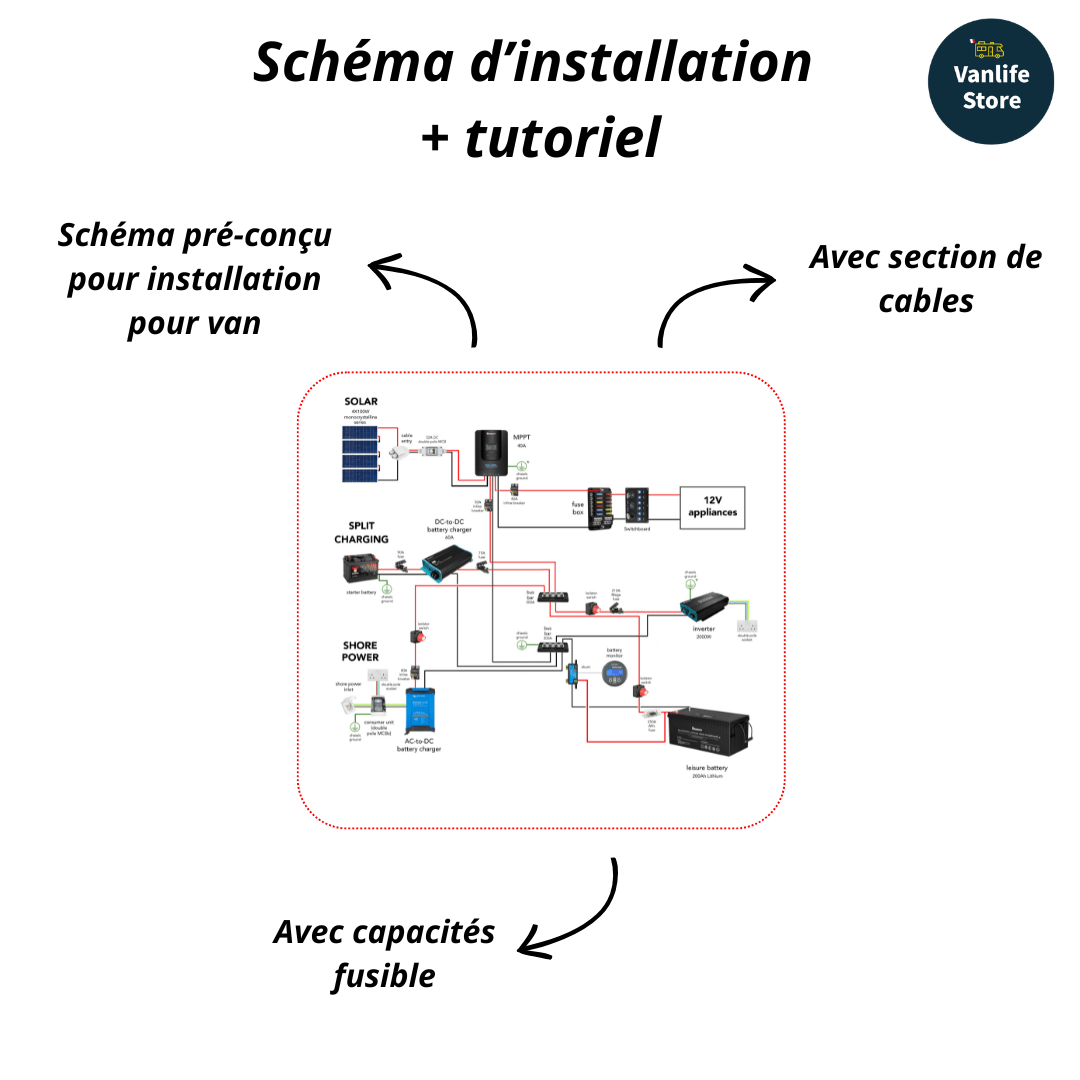

👉 Geliefert mit detaillierten Montageanleitungen und vollständigem Schema für eine einfache und sichere Installation.
Was Sie benötigen:

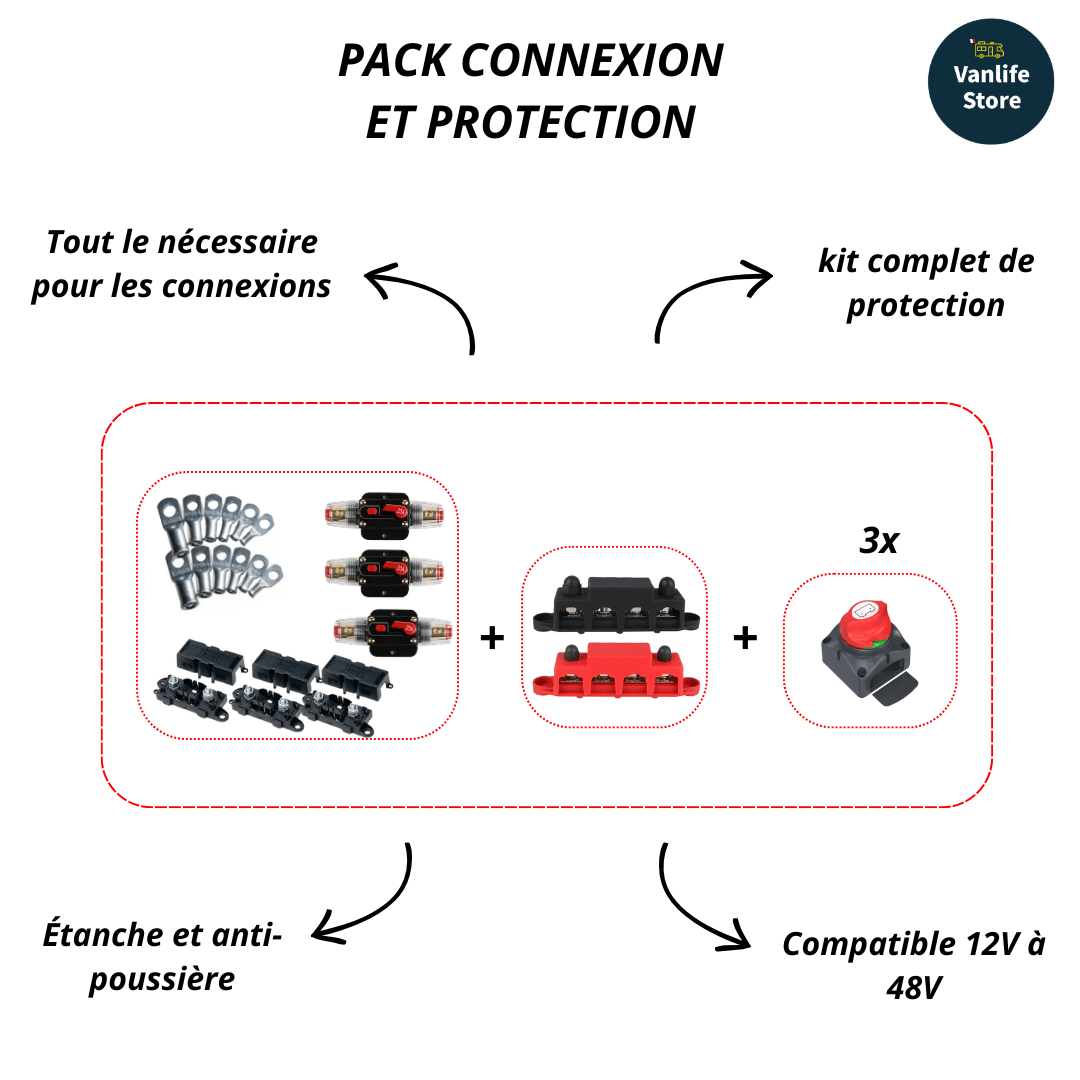

- Sicherungen und Leistungsschalter (im Paket erhältlich)
- Elektrische Drähte und Kabelschuhe (auf Anfrage erhältlich - abhängig von Ihrer Installation)
- 1 x Crimpzange für elektrische Kabelschuhe
Paketbeschreibung
Komplettes 12V-Elektrikpaket für ausgebauten Van
Profitieren Sie von einer All-in-One-Lösung zur Ausstattung Ihres Vans. Dieses Paket vereint eine Lithium LiFePo4 Batterie (mit optionaler Bluetooth-Konnektivität), die Victron Ladegeräte (220V und DC/DC), einen Solarregler sowie die wichtigsten elektrischen Verteilerzubehörteile (Trennschalter, Verteilergehäuse, Schalterpanel mit USB).
Alles wird mit einem klaren Schema und Schritt-für-Schritt-Anleitungen geliefert, um eine schnelle, sichere und kostengünstige Installation zu gewährleisten.

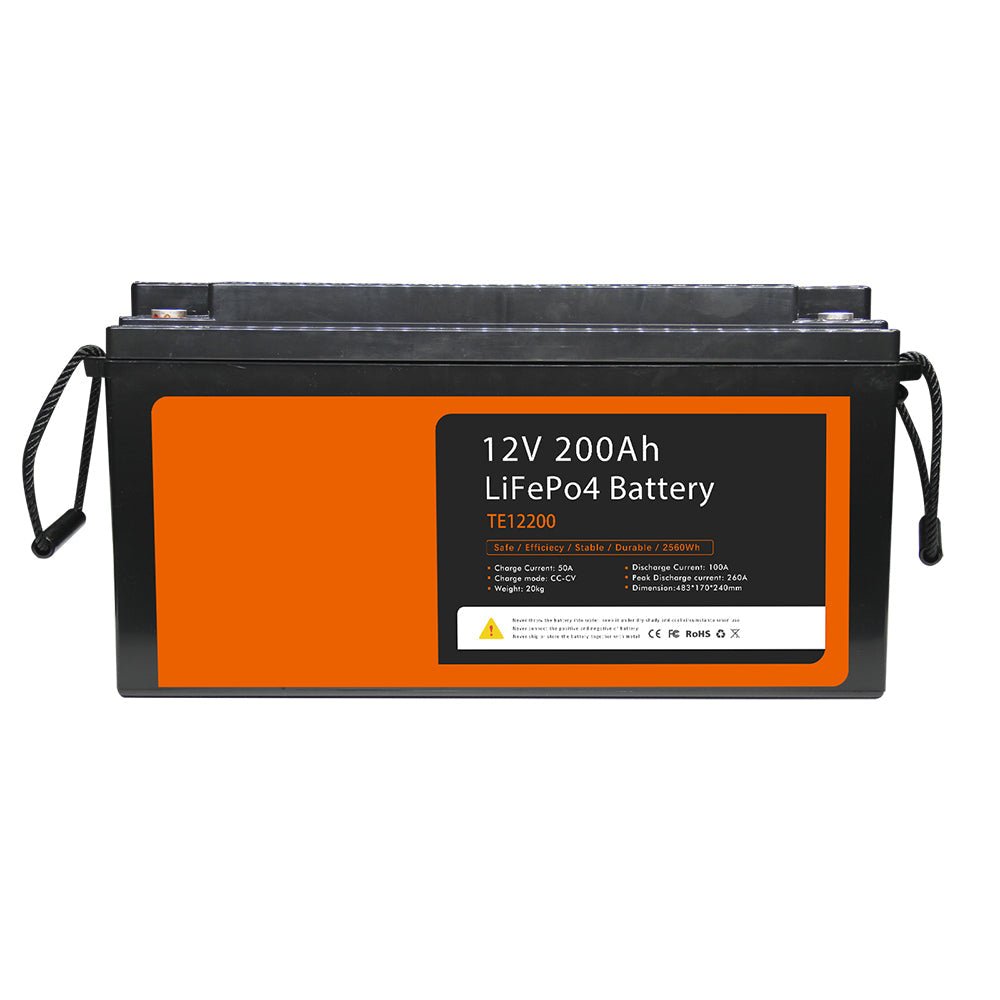

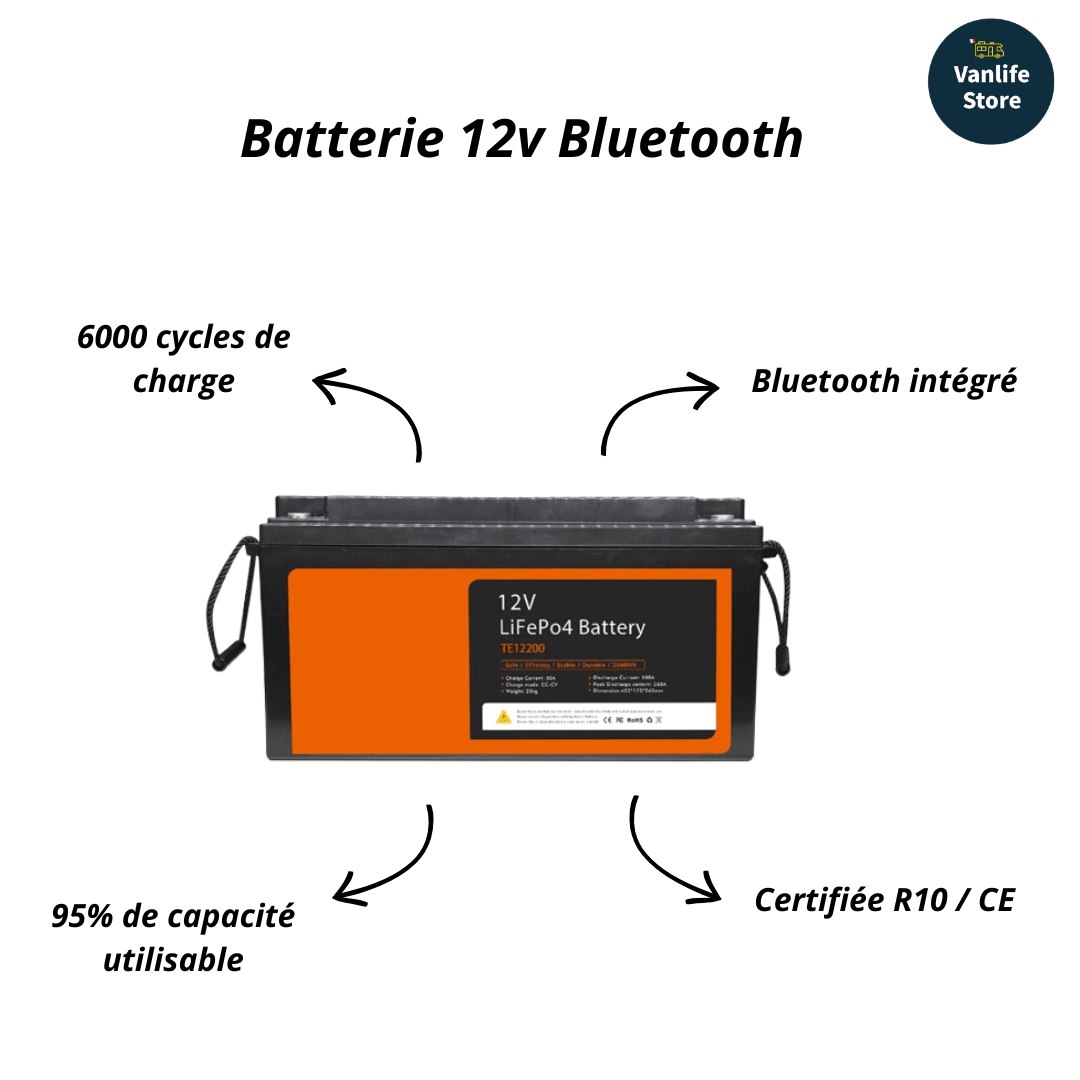

#1 - LiFePo4 Batterie (mit optionalem Bluetooth)
LiFePo4 Lithiumbatterie - hochwertig - speziell für Wohnmobile, Campingbusse (Vanlife)
Perfekt für Boote, Solarsysteme, Wohnmobile und ausgebauten Vans.
Kompatibel mit Victron, Ecoflow, Renogy, Carbest Installationen.
Eigenschaften:
Verfügbare Spannung: 12V
Kapazität: 200Ah (auch in 100Ah und 300Ah erhältlich)
BMS: Integriert
Konnektivität: Bluetooth (optional)
Technologie: Lithium-Ionen (LiFePO4)
Lange Lebensdauer: Bis zu 6000 Lade-/Entladezyklen
Leicht und kompakt: Platzersparnis gegenüber herkömmlichen Gel- oder Blei-Batterien
Erhöhte Sicherheit: Schutz vor Kurzschluss, Überladung und Tiefentladung
Vorteile:
Hervorragende Leistung der Lithium-Technologie, angepasst an den Einsatz im Wohnmobil
Niedrige Selbstentladungsrate
Nahezu wartungsfrei
Ideal für Projekte zur Energieautonomie
| Elektrische Spezifikationen |
| Nennspannung |
12,8V |
| Nennkapazität |
200Ah |
| Kapazität @20A |
600min |
| Energie |
2560Wh |
| Widerstand |
≤30mΩ @ 50% SOC |
| Effizienz |
99% |
| Selbstentladung |
≤3,5% pro Monat |
| Max. Module parallel |
4 |
| Technische Spezifikationen (mit Bluetooth) - 200Ah |
| Abmessungen [L*B*H] |
483*170*240mm |
| Gewicht |
20KG |
| Anschlüsse |
M8/M6 |
| Gehäusematerial |
ABS |
| Schutzart |
IP55 |
|
|
| Zellen |
LiFePo4 |
|
|
| Ladeparameter |
| Empfohlener Ladestrom |
5A-50A |
| Maximaler Ladestrom |
100A |
| Empfohlene Ladespannung |
14,2 bis 14,6 V |
| Abschaltung der Ladespannung BMS |
15,0 V [3,75±0,1 V] |
| Wiederanschlussspannung |
14,6 V [3,65±0,1 V] |
| Balancier-Spannung |
14,0 V[3,5±0,025 VPC] |
| Balancier-Strom |
35±5mA |
Gewicht und Abmessungen des Pakets (mit Bluetooth): 20 Kg / 49 x 17 x 24 cm
Gewicht und Abmessungen des Pakets (ohne Bluetooth): 19,5 Kg / 45 x 35 x 32 cm

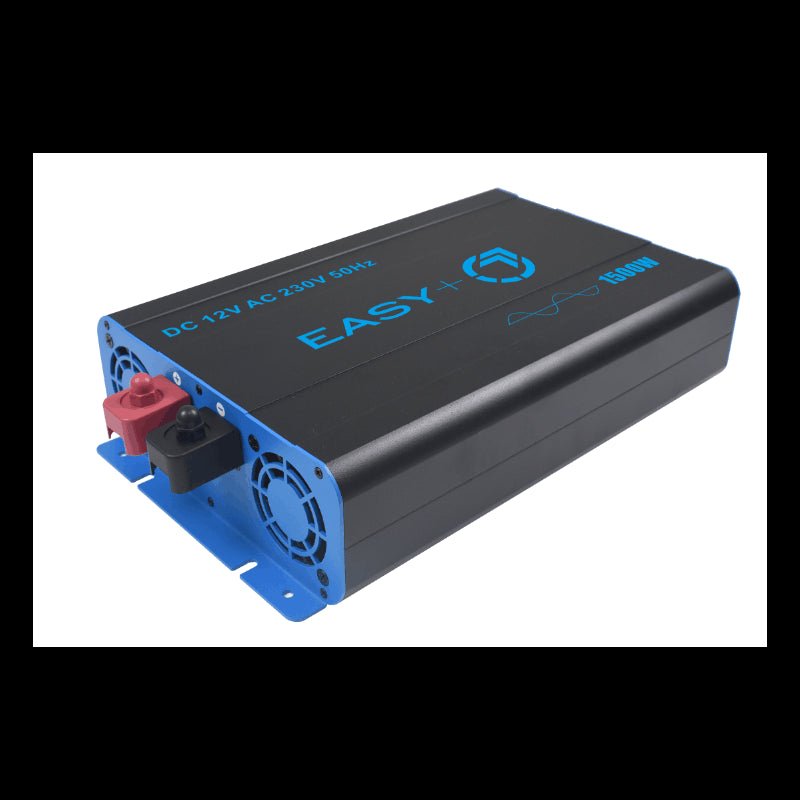

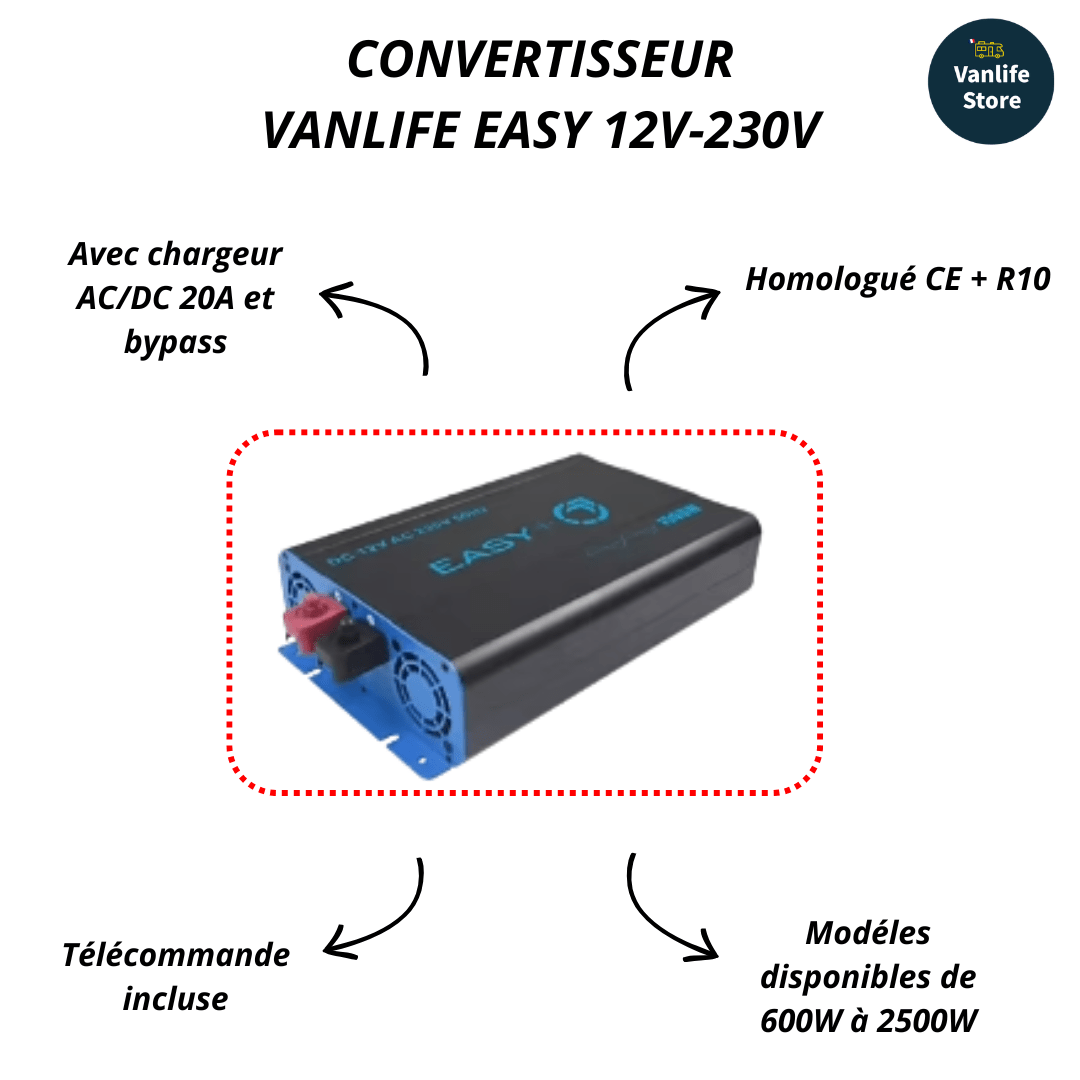

#2 - 1500W Easy+ Wechselrichter
- Referenz: CP1511
- Abmessungen: 38 x 22 x 8 cm
- Gewicht: 3,9 kg
Easy+ Wechselrichter 1500 W
• Reiner Sinus-Wechselrichter
• Dauerleistung 1500W
• Integrierte Umschaltpriorität auf 230 V
• Wird mit Fernbedienung geliefert
• Spitzenleistung (1 s) 2900W
• Mitgelieferte Anschlüsse 25mm²
Downloads

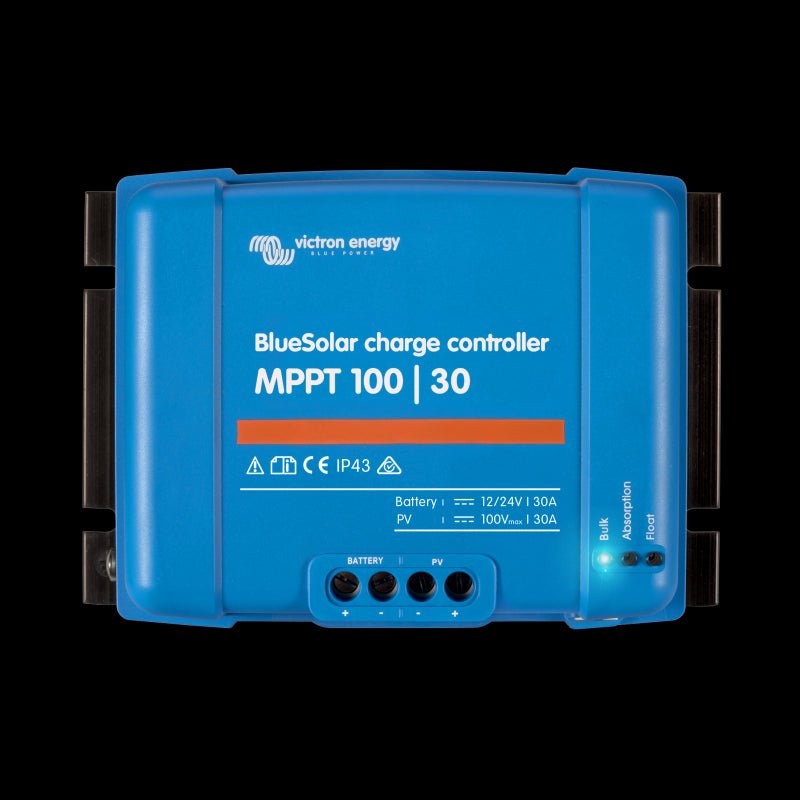

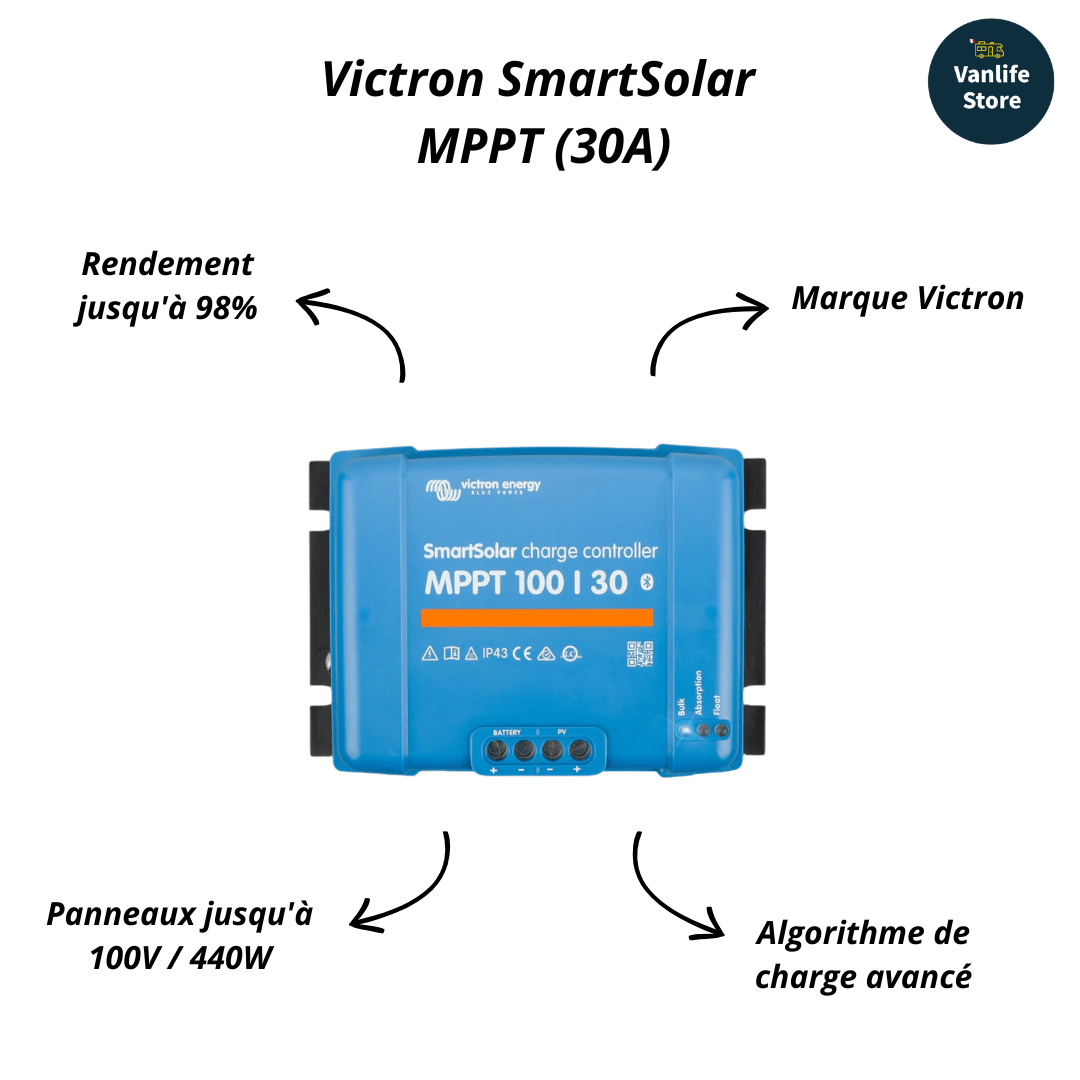

#3 - MPPT SmartSolar Victron 100/30
-
Beschreibung:
Der VICTRON SmartSolar MPPT 100/30 ist ein Hochleistungs-Solarregler, der entwickelt wurde, um die Energieerzeugung Ihrer Photovoltaik-Module im Van, Wohnmobil oder Boot zu optimieren. Dank seiner MPPT-Technologie und integrierter Bluetooth-Konnektivität sorgt er für eine schnelle und effiziente Batterieladung und ermöglicht die Echtzeitüberwachung über die VictronConnect-App auf Ihrem Smartphone.
Hauptmerkmale:
-
MPPT-Technologie : bis zu 30 % mehr Effizienz im Vergleich zu herkömmlichen Reglern.
-
Integrierte Bluetooth-Konnektivität : Überwachung und Einstellung per Smartphone oder Tablet.
-
Batteriekompatibilität : Blei, AGM, GEL und Lithium.
-
Vielseitigkeit : ideal für 12V-Systeme (bis zu 440 W) und 24V-Systeme (bis zu 880 W).
-
Integrierte Sicherheit : Schutz vor Kurzschluss, Verpolung und Überhitzung.
Technische Daten:
-
Systemspannung: 12 / 24 V (automatische Auswahl)
-
Nenn-Ladestrom: 30 A
-
Maximale Solarleistung: 440 W (12V) / 880 W (24V)
-
Eigenverbrauch: 30 mA
-
Betriebstemperatur: -30 °C bis +60 °C
-
Abmessungen: 130 x 186 x 70 mm
-
Gewicht: 1,3 kg
Ein robuster, zuverlässiger und einfach zu installierender Regler, ideal zur Steigerung Ihrer Energieautonomie auf Reisen.

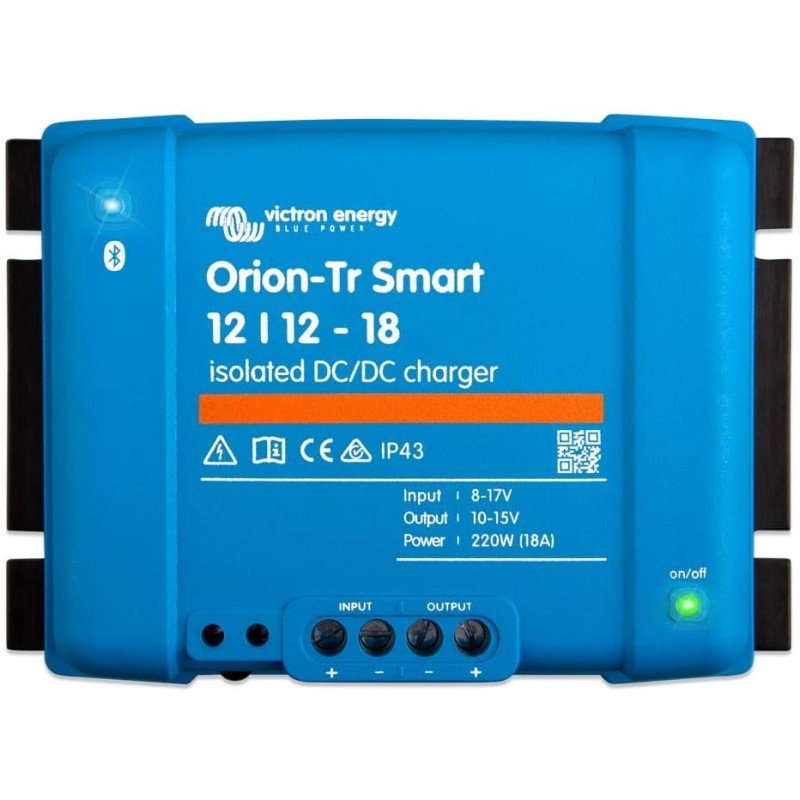

#4 - DC/DC VICTRON Orion-Tr Smart 12/12 - 18A Isoliert | Mit Bluetooth
Der VICTRON Orion-Tr Smart 12/12 - 18A Isoliert ist ein robuster und intelligenter DC/DC-Lader, ideal zum Aufladen Ihrer 12V Zusatzbatterien von der Starterbatterie und Lichtmaschine Ihres Fahrzeugs oder Bootes.
Dank seiner Smart-Technologie mit integriertem Bluetooth können Sie den Ladevorgang in Echtzeit über die VictronConnect-App überwachen und einstellen. Kompatibel mit AGM-, GEL- und Lithiumbatterien, gewährleistet er eine schnelle, zuverlässige und technologieangepasste Ladung.
Entwickelt für moderne Fahrzeuge (Euro 5 & 6) mit intelligenten Lichtmaschinen, verfügt er über eine Motordetektion, die das Laden nur bei laufendem Motor startet. Die galvanische Trennung schützt Ihre Geräte vor Korrosion, insbesondere bei Stahl- oder Aluminiumbooten.
⚡ Hauptmerkmale:
-
Isolierter DC/DC-Lader 12 V – 18 A
-
3-Stufen-Algorithmus: Bulk, Absorption, Floating
-
Kompatibel mit AGM, GEL, Lithium
-
Integriertes Bluetooth für Einstellungen und Überwachung
-
Power Supply Funktion für Dauerstromversorgung
-
Integrierter Schutz: Überhitzung, Verpolung, Kurzschluss
📐 Technische Daten:
-
Eingangsspannung: 8 – 17 V
-
Ausgangsspannung: einstellbar 10 – 15 V (Nennwert 12,2 V)
-
Ausgangsstrom: 18 A (max. 25 A Spitze)
-
Leistung: 280 W (25°C) / 220 W (40°C)
-
Wirkungsgrad: 87 %
-
Galvanische Trennung: 200 VDC
-
Schutzart: IP43 (Gehäuse) / IP22 (Anschlüsse)
-
Abmessungen: 130 x 186 x 70 mm – Gewicht: 1,3 kg
